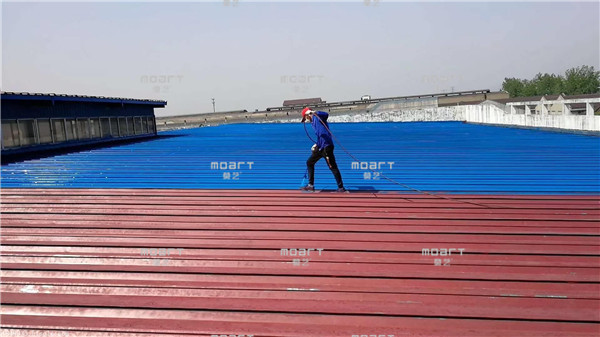

現(xiàn)在很多的廠(chǎng)房屋頂都是用彩鋼瓦搭建的，因質(zhì)輕使用便捷被廣泛應(yīng)用，彩鋼屋面隨著時(shí)間的推移出現(xiàn)銹蝕情況。為了預(yù)防舊的彩鋼瓦再次氧化生銹，通過(guò)對(duì)原有的屋面銹跡進(jìn)行打磨，清除表面的鐵銹和灰塵，再進(jìn)行整體油漆噴涂的操作，使舊的彩鋼瓦屋面煥然一新。然而彩鋼瓦在防腐翻新中會(huì)存在些隱患，是客戶(hù)沒(méi)有發(fā)現(xiàn)的，讓莫藝彩鋼瓦翻新帶您一起探討解決這些本質(zhì)問(wèn)題。





一.地域氣候溫度濕度不同導(dǎo)致漆膜干燥速度的差異
施工的溫度和濕度直接對(duì)漆膜干燥速度造成直接的影響。因?yàn)樗圆输撏邔?zhuān)用漆的干燥過(guò)程是水和助劑的揮發(fā)過(guò)程，所以在不同的空氣濕度、不同的空氣溫度下，干燥的速度會(huì)不一樣。比如在空氣濕度接近100%情況下，不管溫度多高水性漆也不會(huì)干燥，因?yàn)樗云嶂械乃植灰讚]發(fā)至空氣中。建議最佳施工濕度在30%-50%左右，每遍間隔4個(gè)小時(shí)。這樣漆膜充分干燥，成膜性好，附著力極強(qiáng)。如果空氣中的濕度過(guò)大，第一遍漆與第二遍漆噴涂時(shí)間間隔太短，會(huì)導(dǎo)致第二遍漆出現(xiàn)局部微泡。從而導(dǎo)致滲水后起皮問(wèn)題。
二.彩鋼瓦板材厚度不同導(dǎo)致漆膜干燥的速度的差異
彩鋼瓦的板材類(lèi)型以及板材的厚度不同，通常使用的有雪花板、鍍鋅板等。相同條件下，板材的薄厚可以直接影響溫度的差別，薄板太陽(yáng)光照射干燥比較快一點(diǎn)，厚板吸熱可能要慢一點(diǎn)，還有一些是冷板面對(duì)干燥速度要求更高了，建議每次表干時(shí)間一定要在4個(gè)小時(shí)以上，切莫心急導(dǎo)致出現(xiàn)問(wèn)題。



三.不斷加水稀釋導(dǎo)致吸水量過(guò)大干燥速度延長(zhǎng)有機(jī)成分稀釋減弱
一般出廠(chǎng)前的漆都是經(jīng)過(guò)涂-4杯等儀器測(cè)試好粘度，嚴(yán)格按照國(guó)家標(biāo)準(zhǔn)要求執(zhí)行。施工不加水?dāng)嚢杈鶆驀娡啃Ч麜?huì)更好。如果加水一般面漆我們建議加水量不要超過(guò)1%，這個(gè)1%也不是必須要加的，要根據(jù)現(xiàn)場(chǎng)施工環(huán)境和溫度，比如夏季溫度太高，可以加個(gè)1%，加入后需要用電錘攪拌3-5分鐘完全攪拌均勻后，再進(jìn)行噴涂施工。但是有的客戶(hù)現(xiàn)場(chǎng)可能沒(méi)有辦法稱(chēng)量1%的水，甚至直接用水桶添加導(dǎo)致添加量過(guò)多，再加上隨意用棍棒攪拌幾下直接噴涂。這種攪拌添加的方法會(huì)導(dǎo)致局部噴漆量太少，含水量過(guò)多，后期漆面出現(xiàn)局部泛白褪色脫落。因?yàn)槌善菲崂镉惺杷猿煞郑铀蟊仨毘浞謹(jǐn)嚢杈鶆蛟賴(lài)娡俊７駝t漆對(duì)水的吸收量很少，有的水甚至?xí)腋≡谏厦妫瑥亩绊懻麄€(gè)漆的質(zhì)量。


彩鋼瓦屋面翻新噴漆在未來(lái)的市場(chǎng)中占比還是很大的，切記不能貪圖眼前一點(diǎn)小利，砸了自己的招牌和市場(chǎng)，要做口碑工程，做長(zhǎng)久買(mǎi)賣(mài)。我建議您還是選擇上海莫藝專(zhuān)用漆廠(chǎng)商。
