一：彩鋼瓦屋面漏水的主要原因：
　　1、生產和運輸過程、施工過程中的不慎造成彩鋼瓦的變形。彩板質量差，上人屋面施工造成彩板變形。
　　2、風、雨等外力的作用，造成彩鋼瓦屋面長時間的顫動，使釘眼處及鐵皮接縫處長時間的磨損，遇到雨水就生銹。然后就再磨損再生銹，越來越嚴重。
　　3、自攻釘有橡膠墊為何還會滲水？第一：施工中自攻釘用力過猛已經把橡膠墊破壞。第二：橡膠墊老化快，很快就失去了防水功效。
　　4、彩鋼瓦屋面變形的主要原因：第一：屋面跨度大，時間久了造成中間積水，中部重力加大，雨水次數越多變形越嚴重，甚至出現塌頂。第二：帶礦棉的屋面，礦棉有吸水作用，遇到陰雨天，屋面滲漏的雨水全部聚集在礦棉里，重量加大。第三：廈季屋面高溫時，突降大雨，造成彩板溫度驟降，彩板急速收縮，造成彩板變形，釘子松動。
　　5、高低跨屋面墻腳水沖部位滲水：采用水泥抹八字角、密封膠或者防水涂料做防水保護。水泥與金屬不結合出現裂縫。涂料或密封膠延伸率小也會出現較大裂縫。
　　6、用耐候密封膠為何還會滲水？耐候密封膠在凝固時必定要收縮， 收縮時就可能會在膠與框體之間產生分離，如果框體有塵土，這種情況會更嚴重。彩鋼屋面長時間的高溫加速了耐候膠的老化，金屬材料的多次熱脹冷縮，耐候膠很快失去功效。
　　7、防水涂料修補兩年后為何還會漏水？防水涂料的可流動性造成施工時涂料厚度的不均勻，有縫隙不易被發現，再加上屋面的顫動，涂料的延伸率低出現裂縫。防水涂料施工時的偷工減料，涂料厚度過薄，很快就老化龜裂。




　　二、治理方案：
　　采用金屬屋面自粘防水卷材，封堵所有彩鋼瓦上可能出現滲水的部位。
　　自詹防水卷材面層材料： 卷材結構：自粘層+聚酯無紡布+金屬鋁箱（注：三者為一整體產品） 金屬鋁箱有防曬、散熱快的特點，又對防水層起保護作用，延長防水層的使用壽命。中間加有超柔胎體布，既加強了防水層的抗拉強度，又能隨彩板的高低起伏而牢固粘貼在屋面上，達到彩板與空氣的完全隔離，既有防水功能又有防腐效果。采用冷施工技術，不需明火施工，彩板油漆和彩板下的保溫不受任何損傷。
　　三、施工工藝：

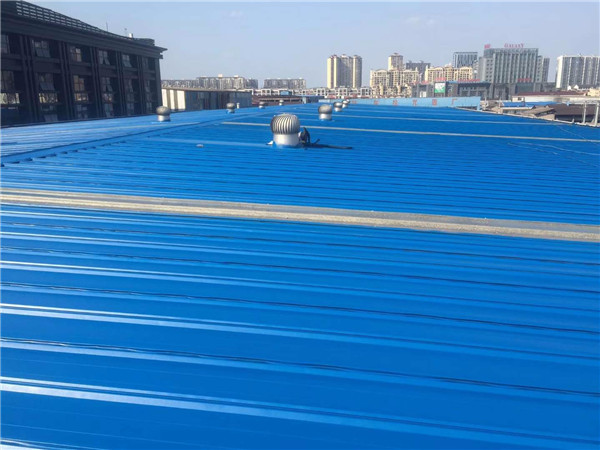

　　1:滿鋪法：在彩鋼瓦屋面全部鋪貼彩鋼瓦專用防水卷材。應橫向鋪貼，好處是能對屋面全面達到防水和防腐效果。特別是對屋面的釘眼部位。因為釘眼部位大都在三年后才開始滲水。一次徹底解決問題，再無后顧之憂。
　　2:只對條縫做，最好做兩遍，下面一道是：33CM,上面一道為50CM寬。屋檐部位要包邊為二遍。
　　3：防水基層作業條件：
　　3.1、彩鋼瓦基面無塵土、無松動。松動部分處理后才能施工。
　　3.2、基面不得有積水現象，如有必須進行加固處理，合格后方可進行防水層施工。
　　3.3、彩鋼瓦縫隙超過03MM時要進行加固處理，處理后方可進行施工。
　　3.4、陰陽角、樁立面與平面陰角、立面內角和外角必須做附加層。
　　3.5、早上施工，彩鋼瓦面有露水時，要停止施工。
　　3.6、嚴冬施工彩鋼瓦上要刷基層處理劑。
　　4：操作工藝：
　　4.1.清理基面：用托布把舊彩鋼瓦面上的塵土擦去，如有鐵銹要清除鐵銹，達到平整干凈。
　　4.2.做附加層：陰陽角、通風口、天溝等處要做附加層，附加層為15cm-30cm寬，沿陰陽角的中軸線延長鋪貼。
　　4.3.大面積施工：a . 先彈基準線，這樣鋪貼出的卷材整齊美觀。
　　b . 平鋪卷材，對齊放正卷材與要施工的部位，可從兩邊卷起卷材。
　　c . 從中割 開隔離紙，一邊揭去隔離紙，一邊擠壓卷材，盡量使卷材平整。
　　4.4.要求：
　　a. 鋪貼卷材時，施工時從流水下坡方向開始鋪。立墻面從高處向下方鋪。
　　b. 排除空氣，隨卷材滾動壓排擠卷材內空氣，讓卷材牢固粘結。
　　c. 在溫度較低時，基層和卷材必須同時涂刷基層處理劑。
　　d. 卷材搭接長邊為3cm-8cm，短邊為10cm。
　　e. 外露卷材短邊搭接、卷材收頭及異性部位等，應采用密封膏密封。卷材立墻收頭原則上用金屬壓條固定在預留凹槽內，再用密封膏密封。
　　四、施工注意事項：
　　1:舊屋面要求不得有塵土，干凈就行，舊屋面可用托布擦洗一下，如果刷處理劑，不易過厚。
　　2:厚度最好選用1.5MM或2MM厚。南方選用有胎體最好。
　　3:無胎體的材料施工時，最好不要在霧天或大雨剛停就施工，潮氣會產生氣泡。
　　4:卷材長邊短邊搭接不少于10cm。
　　5:卷材與卷材之間、卷材與加強層之間的搭接必須牢固，不能有翹邊的現象存在，有條件的工程應做蔽水試驗。
　　6.剛施工完畢的防水層，不要隨便揭開，因為這種材料是粘結的時間越久粘結的越牢固。如果揭開二次以上，就會出現粘結不牢固現象，必須涂刷基層處理劑才能完全粘結。
